Hydraulik-Schlauchaufroller Kompact 3-fach
Fragebogen zur korrekten Bestimmung welche Schlauchtrommel benötigt wird
Technische Daten
Fassungsvermögen (wickelbare Schlauchlänge)
NW = Nennweite = Innendurchmesser des Schlauches in mm
| Modell | Druchmesser der Schlauchtrommel (Maß A) | NW08 | NW10 | NW13 |
|---|---|---|---|---|
| bis max. 295 bar | bis max. 275 (300) bar | bis max. 240 (310) bar | ||
| Kompact 300-3 | 305 mm | 4,00 m | 4,00 m | 2,40 m |
| Kompact 350-3 | 355 mm | 6,00 m | 6,00 m | 3,60 m |
| Kompact 400-3 | 405 mm | 8,00 m | 8,00 m | 5,50 m |
| Kompact 450-3 | 455 mm | 9,00 m | 9,00 m | 7,00 m |
| Kompact 470-3 | 475 mm | 10,00 m | 10,00 m | 7,50 m |
| Kompact 500-3 | 505 mm | 12,50 m | 12,50 m | 9,00 m |
| Kkompact 550-3 | 555 mm | 15,00 m | 15,00 m | 11,00 m |
| Kompact 600-3 | 605 mm | 18,00 m | 18,00 m | 12,50 m |
| Kompact 650-3 | 655 mm | 21,00 m | 21,00 m | 15,00 m |
| Kompact 700-3 | 690 mm | 23,50 m | 23,50 m | 18,00 m |
Auf Anfrage sind auch die Nennweiten 8 und 13 möglich.
Trommeleingang (Einlassadapter) und Trommelausgang (Schlauchende)
- 10L (M16 x 1,5)
- 12L (M18 x 1,5)
- 15L (M22 x 1,5)
- 12S (M20 x 1,5)
- 14S (M22 x 1,5)
- 16S (M24 x 1,5)
- verschiedene BSP-Zollgewinde
- weitere nach Absprache
Achtung:
In die Berechnung muss einbezogen werden, dass mindestens 30cm Schlauch auf der Trommel verbleiben müssen.
Wenn festverbauter Schlauch (Schlauch, der nie auf die Trommel gewickelt wird) vorhanden ist, können die Schlauchtrommeln auch mit mehr Schlauch geliefert werden.
Vorteile
- die Dreifachtrommel besitzt einen verschweißten Dreifachschlauch
- der Schlauch hat normalerweise die Nennweite 10, auf Anfrage sind aber auch andere Nennweite 8 und 13 möglich
- geringe Gesamtbreite
- universelle Anbauplatten oder -winkel. Dadurch sind unsere Schlauchtrommeln der Baureihe Kompact gegen die meisten auf dem Markt existierenden Fabrikate problemlos tauschbar
- lieferbar in Abzugsrichtung Rechts oder Links
- selbstständiger Rücklauf durch eingebaute Sicherheits-Rückholfeder mit langer Lebensdauer
Achtung: Bei den 3-fach-Schlauchtrommeln ist das nachträgliche Wechseln der Drehrichtung nur bei uns im Haus möglich! Überlegen Sie deshalb vor Bestellung welche Drehrichtung erforderlich ist.
Anbau
Die Trommeln werden nicht vorgespannt geliefert. Die Vorspannung muss unter Berücksichtigung der Bedienungsanleitung vorgenommen werden.
Die Trommeln können durch den Einsatz eines Anbauflansches auch als Ersatztrommel für Fremdfabrikate angebaut werden.

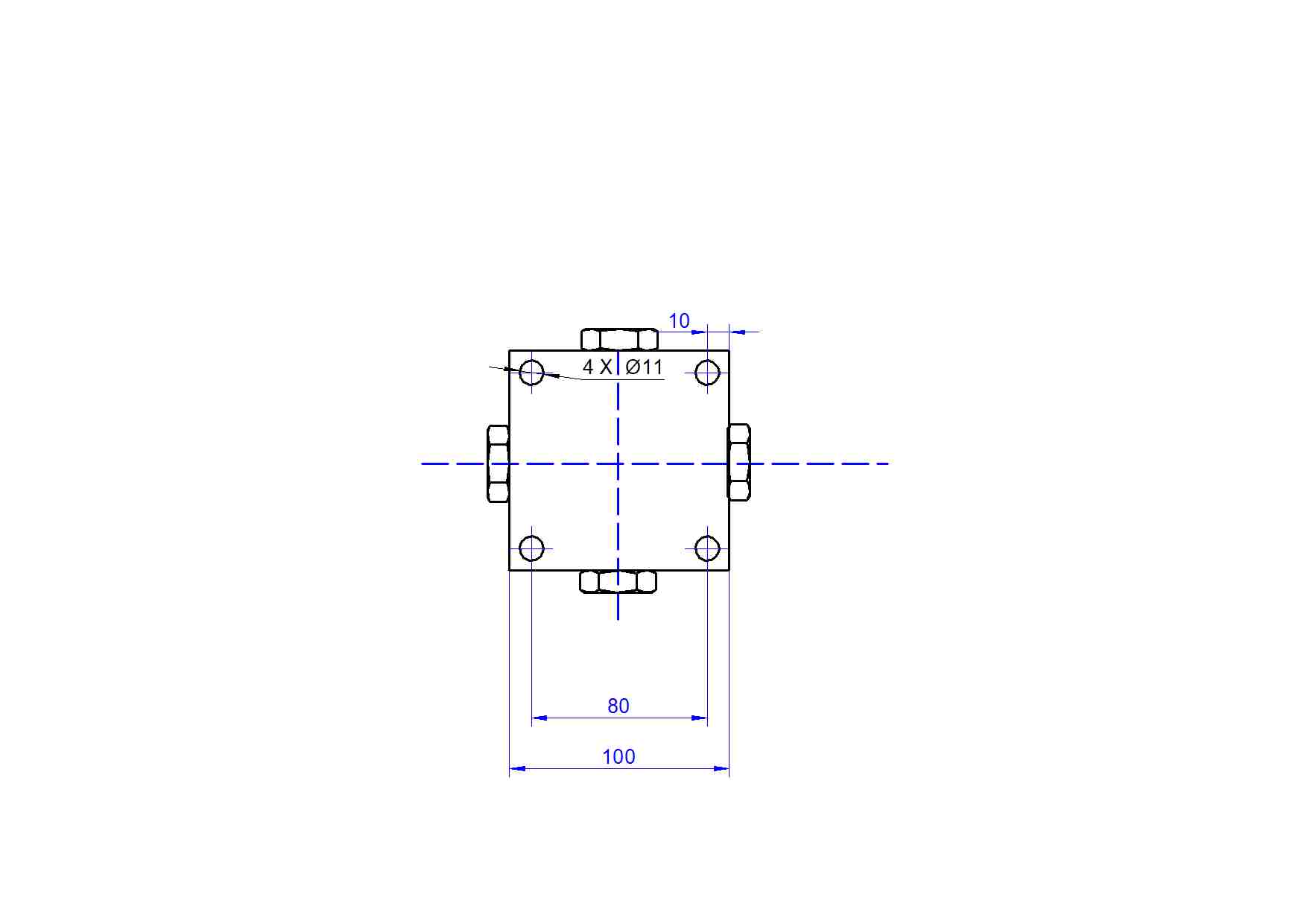

3-fach-Anbauflansch
