Hydraulik-Schlauchaufroller Kompact 4-fach
Fragebogen zur korrekten Bestimmung welche Schlauchtrommel benötigt wird
Technische Daten

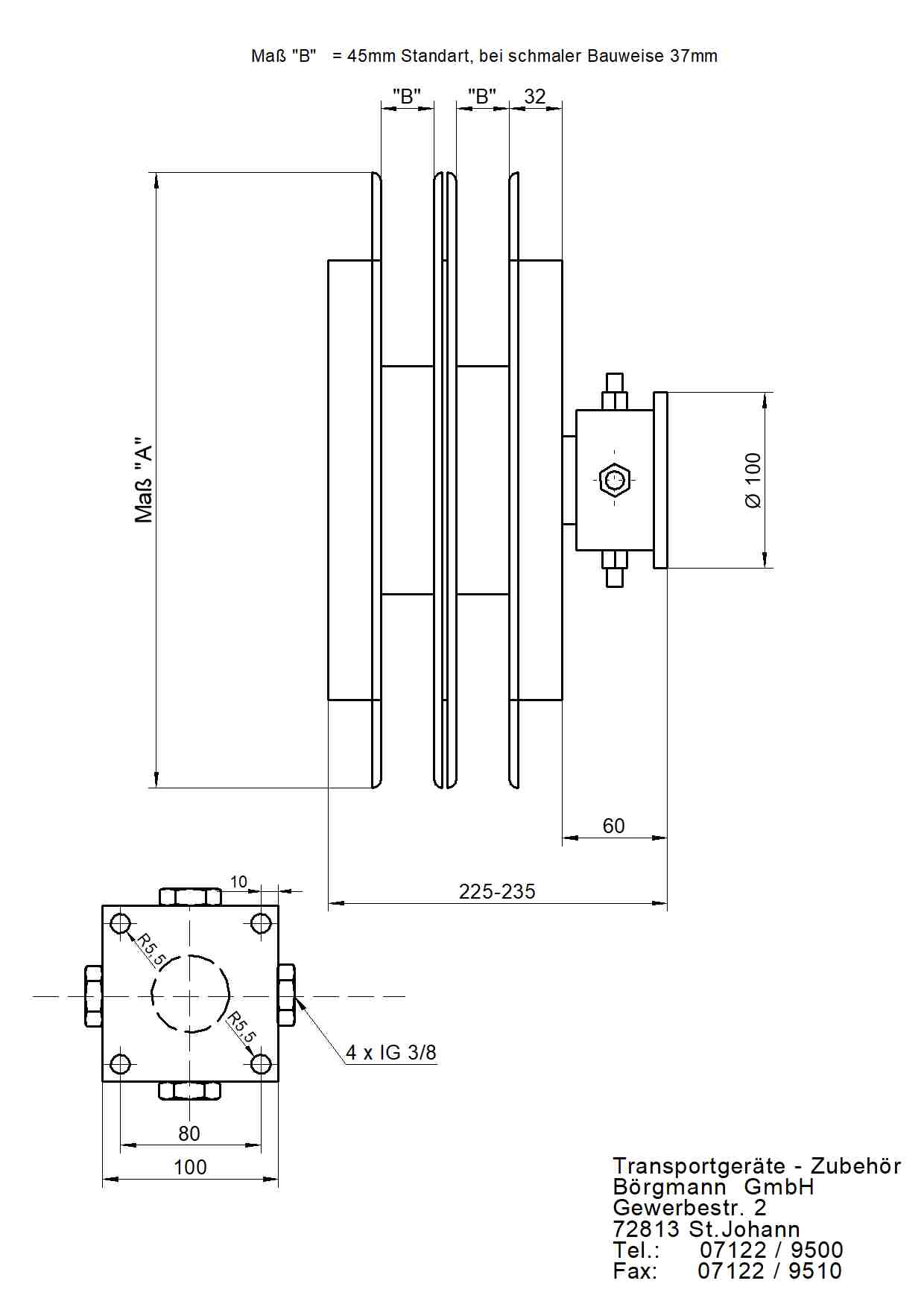

Maßskizze
Fassungsvermögen (wickelbare Schlauchlänge)
NW = Nennweite = Innendurchmesser des Schlauches in mm
| Modell | Durchmesser der Schlauchtrommel (Maß A) | NW08 | NW10 | NW13 |
|---|---|---|---|---|
| bis max. 295 bar | bis max. 275 (300) bar | bis max. 240 (310) bar | ||
| Kompact 300-4 | 305 mm | 4,00 m | 4,00 m | 2,40 m |
| Kompact 350-4 | 355 mm | 6,00 m | 6,00 m | 3,60 m |
| Kompact 400-4 | 405 mm | 8,00 m | 8,00 m | 5,50 m |
| Kompact 450-4 | 455 mm | 9,00 m | 9,00 m | 7,00 m |
| Kompact 470-4 | 475 mm | 10,00 m | 10,00 m | 7,50 m |
| Kompact 500-4 | 505 mm | 12,50 m | 12,50 m | 9,00 m |
| Kompact 550-4 | 555 mm | 15,00 m | 15,00 m | 11,00 m |
| Kompact 600-4 | 605 mm | 18,00 m | 18,00 m | 12,50 m |
| Kompact 650-4 | 655 mm | 21,00 m | 21,00 m | 15,00 m |
| Kompact 700-4 | 690 mm | 23,50 m | 23,50 m | 18,00 m |
Andere Abmessungen auf Anfrage.
Trommeleingang (Einlassadapter) und Trommelausgang (Schlauchende)
- 10L (M16 x 1,5)
- 12L (M18 x 1,5)
- 15L (M22 x 1,5)
- 12S (M20 x 1,5)
- 14S (M22 x 1,5)
- 16S (M24 x 1,5)
- verschiedene BSP-Zollgewinde
- weitere nach Absprache
Achtung:
In die Berechnung muss einbezogen werden, dass mindestens 30cm Schlauch auf der Trommel verbleiben müssen.
Wenn festverbauter Schlauch (Schlauch, der nie auf die Trommel gewickelt wird) vorhanden ist, können die Schlauchtrommeln auch mit mehr Schlauch geliefert werden.
Vorteile
- da 4-fach-Schlauch durch die Verschweißung sehr steif wird und sich daher nur schwer aufrollen lässt und auch so gut wie nirgendwo ab Lager erhältlich ist, bestücken wir unsere Trommeln mit zwei Doppelschläuchen, die durch Trennbleche getrennt sind
- diese Trommeln sind preisgünstiger als zwei Doppelschlauchtrommeln, zudem entfallen die Anbaukosten für eine zweite Trommel
Achtung: Bei den 4-fach-Schlauchtrommeln ist das nachträgliche Wechseln der Drehrichtung nur bei uns im Haus möglich! Überlegen Sie deshalb vor Bestellung welche Drehrichtung erforderlich ist.
Anbau
Die Trommeln werden nicht vorgespannt versendet. Die Vorspannung muss unter Berücksichtigung der Bedienungsanleitung vorgenommen werden.
Alle 4-fach-Schlauchtrommeln werden mit einer Anbauplatte (4-fach-Anbauflansch) zur Befestigung geliefert.
Anbau mit 4-fach-Anbauflansch
